ГРПШ-13-2НУ1, ГРПШ-13-2ВУ1 с регуляторами РДГ-50Н(В)

Наименование	ГРПШ-13-2Н-У1	ГРПШ-13-2В-У1
Регулируемая среда	Природный газ по ГОСТ 5542-87
Регулятор давления газа	РДГ-50Н	РДГ-50В
Максимальное входное давление, МПа	1,2
Диапазон настройки выходного давления, кПа	1 — 60	60— 600
Пропускная способность, м³/ч, при входном давлении, Мпа:	РДГ-50Н             РДГ-50В
При Рвх: 0,05 МПа	330	-
При Рвх: 0,1 МПа	880	880
При Рвх: 0,2 МПа	950	950
При Рвх: 0,3 МПа	1320	1320
При Рвх: 0,4 МПа	2200	2200
При Рвх: 0,5 МПа	2624	2624
При Рвх: 0,6 МПа	3040	3040
При Рвх: 0,7 МПа	3480	3480
При Рвх: 0,8 МПа	3920	3920
При Рвх: 0,9 МПа	4360	4360
При Рвх: 1,0 МПа	4800	4800
При Рвх: 1,1 МПа	5240	5240
При Рвх: 1,2 МПа	5680	5680
Неравноммерность регулирования, %	±10
Диапазон настройки давления, срабатывания отключающего устройства ПЗК-50:
При повышении входного давления, МПа:	0,002 — 0,075	0,03 — 0,75
При понижении входного давления, МПа:	0,0003 — 0,003	0,003 — 0,03
Предохранительный сбросной клапан	ПСК-50Н/С/В
Давление начала срабатывания сбросного клапана, кПа	1.15 Р вых
Температура окружающего воздуха, °С	-40…+45 или -60…+45
Система обогрева	Газовый обогрев или без обогрева
Расход для системы обогрева,м³ /ч	0,05±15%
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм	Ду 50 Ду 80 Ду 25
Соединение: входного патрубка, выходного патрубка, импульса	Сварное, по ГОСТ 16037-80
Межремонтный интервал	не реже одного раза в 5 лет
Средний срок службы, лет	35
Назначенный срок службы, лет	35
Масса, кг	не более 400

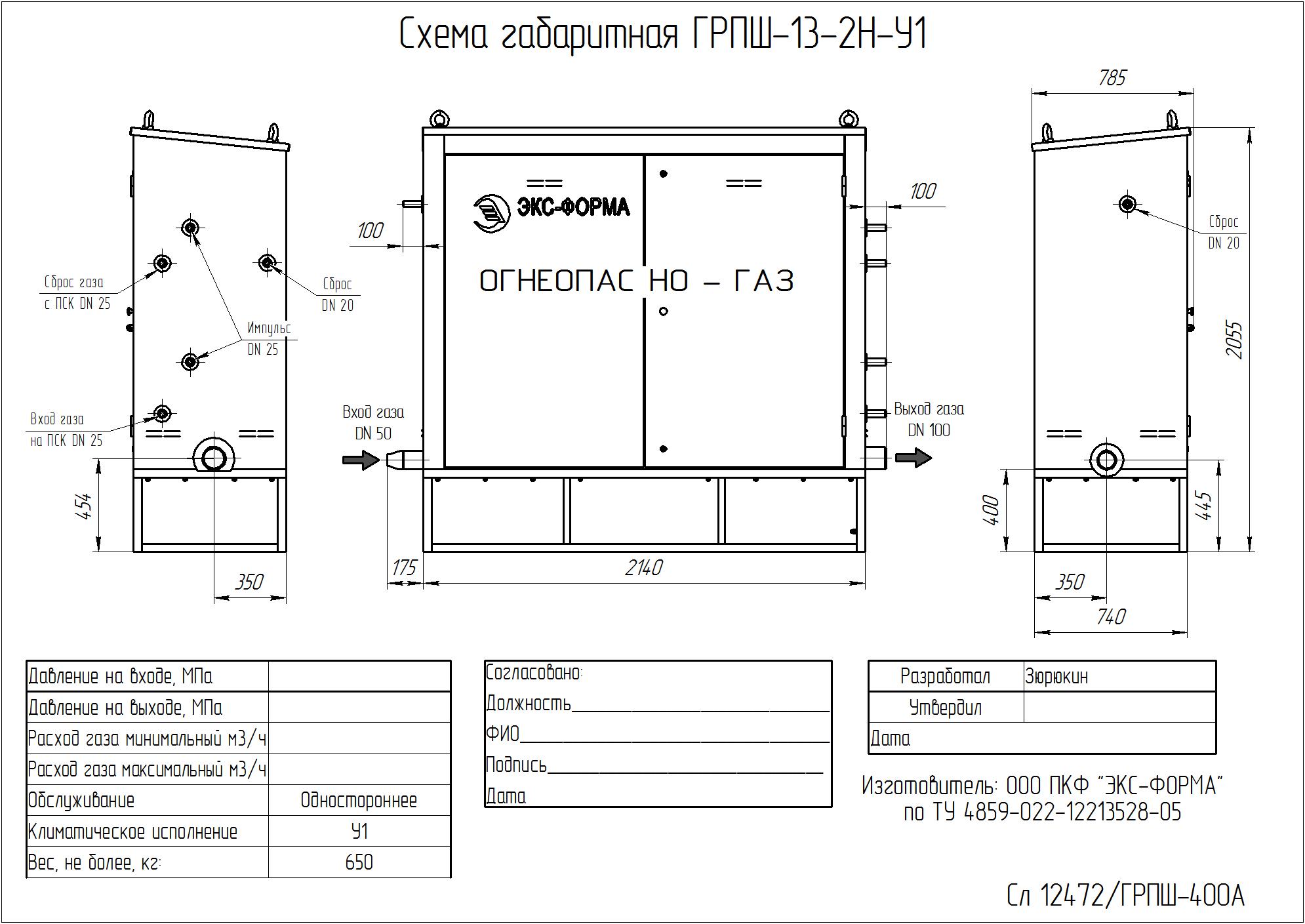

Вариант 1 исполнения ГРПШ-13-2Н(В)-У1

Вариант 2 исполнения ГРПШ-13-2Н(В)-У1

Пункт ГРПШ-13-2НУ1 и ГРПШ-13-2ВУ1 в соответствии со схемами, состоит из металлического шкафа с двумя дверками, в котором смонтировано технологическое оборудование. В комплектации с обогревом под днищем расположен обогреватель, предназначенный для обогрева пункта в холодное время года.

 Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной.

Каждая линия редуцирования состоит из:
1) крана шарового ГШК-50Ф фланцевого на входе;
2) фильтра газового ФГ-50 предназначенного для очистки газа от частиц не менее 25 мкм. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтре предусмотрен датчик перепада давления ДПД. Кран под фильтром служит для слива накопленного конденсата;
4) РДГ-50, регулятора давления газа со встроенным запорным клапаном, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
5) крана фланцевого шарового ГШК-80Ф на выходе;
6) системы продувочных и импульсных трубопроводов с шаровыми кранами;
7) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу.
Для замера давления на выходе установлен манометр с клапаном.
Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами муфтовыми ДУ-20.

Для обогрева пункта в холодное время года служит обогреватель (газогорелочное устройство) ГГУ к которому через кран и регулятор РДГБ-6 поступает газ требуемого давление. Для учета газа на обогрев используется бытовой счетчик газа. Возможна установка в один шкаф двух обогревателей.

Другие модели ГРПШ на базе регуляторов РДГ: ГРПШ-15-2Н(В)-У1 с регулятором РДГ-80 ГРПШ-16-2Н(В)-У1 с регулятором РДГ-150
