ГРПШ-25
ГРПШ-25М ГРПШ-25 с счетчиком

Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-25(М)
Наличие: В наличии
Цена: По запросу

ГРПШ-25 и ГРПШ-25М используется для подачи газа конечному потребителю под низким давлением и расходом газа до 25 м3/ч. Состоит из металлического шкафчика с дверцами, внутри которого смонтировано газовое оборудование. Крепится к стене или на опору. Состоит из регулятора давления газа, шаровых кранов на входе и на выходе, контрольных манометров. Давление газа на входе от 0.01 до 0.6 МПа, расход газа 25 м3

Смотрите также: ГРПШ-10, ГРПШ-10М


запросить стоимость
задать вопрос




Наименование параметра

ГРПШ-25, ГРПШ-25М

Регулятор давления газа

EKB-25 FE-25 RF-25

Диапазон входных давлений, МПа:

0,03–0,6 0,05–0,6 0,01–0,6

Выходное давление, кПа:

2 0,2-2 0,2-2
Пропускная способность, м³/ч
при входном давлении:

0,05 МПа

25 25 25

0,6 МПа

25

Диапазон настройки  срабатывания запорного клапана:

при повышении
выходного давления, кПа:
4,9±0,3 3,4-3,6  3,5-3,75
при понижении
выходного давления, кПа:
0,8±0,2 0,9-1 1-1,6
Давление начала срабатывания
сбросного клапана, кПа:
3,3±0,3  2,7-2,9  3-3,4

Присоединительные размеры: Ду, мм


входного патрубка

20

выходного патрубка

32

Тип соединения:


входного патрубка

Под приварку

выходного патрубка

Резьбовое

Габаритные размеры, мм:


длина

400

ширина

250

высота

535

Масса, кг
.......................................................
18


Газовая схема ГРПШ-25



схема газовая ГРПШ-25
1, 4, 6, 7 - краны шаровые, 3 - регулятор давления газа, 5 - манометр.

Габаритная схема ГРПШ-25



схема габаритная ГРПШ-25

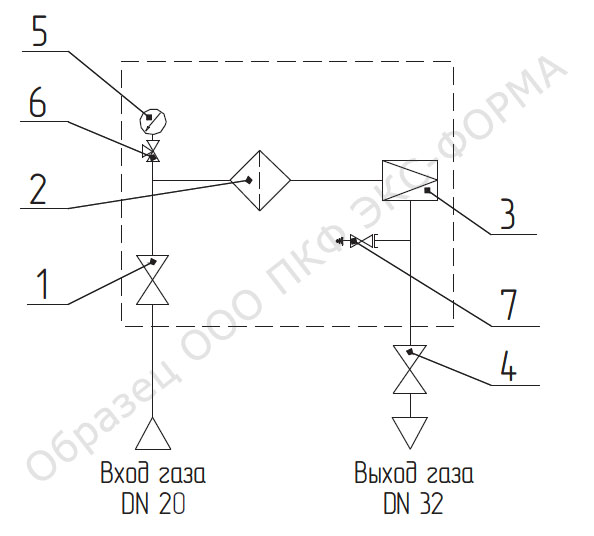

Газовая схема ГРПШ-25М



схема газовая ГРПШ-25М
1, 4, 7 - краны шаровые, 2 - фильтр газа, 3 - регулятор давления газа, 5 - манометр, 6 - клапан для манометра.

Габаритная схема ГРПШ-25М



схема габаритная ГРПШ-25М

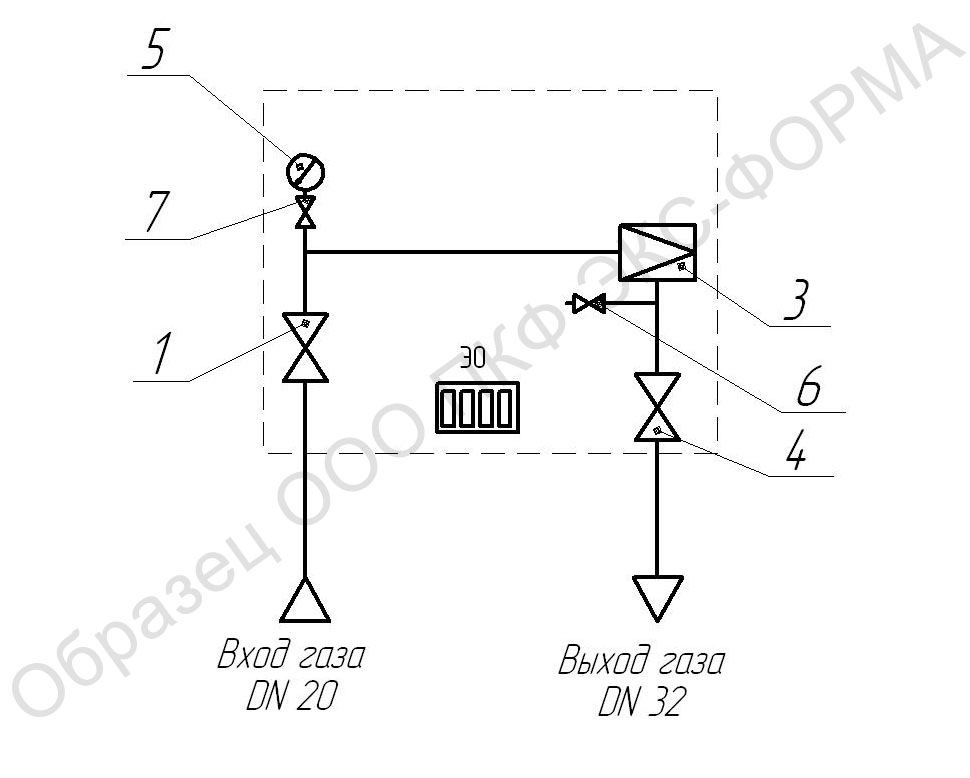

Схема ГРПШ-25 с обогревом



схема ГРПШ-25 с обогревом
1, 4, 6, 7 - краны шаровые, 3 - регулятор давления газа, 5 - манометр, 30 - обогреватель электрический взрывозащищенный.

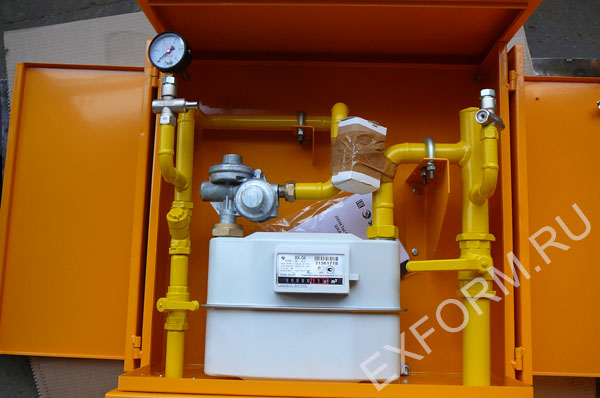

Схема ГРПШ-25 с счетчиком газа



схема ГРПШ-25 с счетчиком газа


* Возможно изготовление схем любой сложности по индивидуальному заказу. Все схемы разрабатываются бесплатно и в короткий срок.


Устройство и принцип работы ГРПШ-25(М)



ГРПШ-25, а также его модификация по московским требованиям ГРПШ-25М с фильтром газа, в соответствии с представленными схемами состоят из металлического шкафа, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка, которая закрывается на ключ.

Технологическое оборудование в соответствии с типовой схемой состоит из крана шарового ДУ-20 на входе, регулятора давления газа (EKB-25, FE-25, RF-25), крана шарового ДУ-32 на выходе. Для контроля давления на входе предусмотрен манометр с краном ДУ-15. Для контроля давления газа на выходе предусмотрен кран шаровой ДУ-15 с ниппелем для подсоединения мановакуумметра.

Для северного исполнения предлагается взрывозащищенный электрообогрев и корундовая обработка корпуса шкафа для дополнительной теплоизоляции.

ГРПШ-25 работает следующим образом:

Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где давление понижается до заданного, затем газ поступает к потребителю. Для замера входного и выходного давления установлены манометры. Регулятор имеет встроенный сбросной клапан, который срабатывает при незначительных скачках давления. В случае резкого скачка давления газа на входе автоматически сработает встроенный в регулятор запорный клапан. Повторный запуск регулятора осуществляется вручную специалистами газовой компании либо в соответствии с паспортом.

ГРПШ-25 изготавливаются двух видов - с креплением к стене или с креплением к отдельностоящей опоре. В моделях с узлом учета внутри шкафа установлен счетчик.

Срок службы ГРПШ-25 составляет 35 лет, гарантия - 12 месяцев. Регулятор давления газа ремонту не подлежит и в случае поломки заменяется на новый. Регуляторы RF-25, FE-25 и EKB-25 полностью взаимозаменяемы.

Комплектность поставки ГРПШ-25



Обозначение документа Наименование Кол-во Примечание
ГРПШ-25.00.00.00 Р Пункт газорегуляторный шкафной ГРПШ 1 шт.
ГРПШ-25.00.00 РЭ Пункты газорегуляторные шкафные ГРПШ-25.
Руководство по эксплуатации.
1 шт.
Руководство по эксплуатации на регулятор давления газа 1 шт.
Паспорт на манометр 1 шт.
Ключ 2 шт.
Паспорта на запорную арматуру 1 шт. На каждый типоразмер
Протокол испытания газопроводов и оборудования на прочность и герметичность 1 шт.

Выписка из сертификатов на трубы, отводы, переходы 1 шт.


Меры безопасности по эксплуатации ГРПШ-25



  • ГРПШ-25 модели "ЭКС-ФОРМА" шкафные соответствуют требованиям ГОСТ 12.2.003-91, ГОСТ Р53672-2009, ПБ 12-529-03, СНиП 42-01-2002 (СП 62 13330.2011).
  • К обслуживанию ГРПШ-25 допускаются лица прошедшие проверку знаний в соответствии с ПБ 12-529-03, имеющие соответствующее удостоверение, а так же изучившие конструкцию и работу изделия настоящему руководству по эксплуатации и паспортам, РЭ на комплектующее оборудование.
  • При испытании и пуске в работу ГРПШ запорную арматуру открывать медленно и плавно.
  • Дверка ГРПШ должна закрываться и запираться на ключ.
  • На шкафе нанесена предупредительная надпись «ОГНЕОПАСНО-ГАЗ».
  • ГРП шкафные в процессе эксплуатации отрицательного воздействия на окружающую среду не оказывают.

Цена, срок изготовления и доставка ГРПШ-25



Цена  ГРПШ-25 предоставляется по запросу в нашу компанию.

Сроки изготовления в зависимости от складских запасов и загрузки производства составляют от 10 до 30 дней. Имеются изделия в наличии. Информацию о наличии ГРПШ-25 уточняйте по e-mail или по телефону.

Доставка осуществляется любым видом транспорта во все регионы. Возможен самовывоз ГРПШ со склада или из офиса.

Пример записи обозначений при заказе



- ГРПШ-25 модели "ЭКС-ФОРМА" c регулятором EKB-25. ТУ 4859-022-12213528-05
- ГРПШ-25М модели "ЭКС-ФОРМА" c регулятором EKB-25. ТУ 4859-022-12213528-05
