ГРПШ-6 с РДГБ-6
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-6
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу
ГРПШ-6 или газорегуляторные пункты бытовые используются для стабилизации среднего или высокого давления газа на низкое в системах газоснабжения частных домовладений, а также в котельных установках для редуцирования газа на собственные нужды.
Газорегуляторные пункты ГРПШ-6 осуществляют автоматическое поддержание выходного давления на заданном уровне.
При превышении расхода более допустимых предельных значений или отсутствии входного давления осуществляется автоматическое выключение регулятора.
Характеристики
Схемы
Описание| Наименование параметра |
Тип изделия
|
|
|
ГРПШ-6
|
||
| Регулируемая среда |
природный газ по ГОСТ 5542-87
|
|
| Температура окружающей среды, оС |
от -40 до +45
|
|
| Входное давление, МПа максимальное |
1,2
|
|
| Выходное давление, кПа |
2,2 ± 0,2
|
|
| Давление срабатывания сбросного клапана, кПа |
3,0 … 3,45
|
|
| Неравномерность регулирования, %, не более |
±10
|
|
| Пропускная способность в диапазоне изменения, м3/ч | Рвх = 0,05 МПа |
6
|
| Рвх = 0,6 Мпа |
6
|
|
| Давление срабатывания запорного клапана, кПа | при аварийном понижении выходного давления |
1,0 … 2,0 кПа
|
| при аварийном повышении выходного давления |
-
|
|
| Присоединительные размеры, мм | вход |
Ду=20
|
| выход |
Ду=20
|
|
| Соединение | вход |
G 1/2 - В
|
| выход |
сварное по ГОСТ 16037-80
|
|
| Габаритные размеры, мм, ДхШхВ |
400x250x480
|
|
| Масса, кг, не более |
4,5
|
|
| Срок службы, лет |
35
|
|
| Комплектность |
регулятор РДГБ-6, кран Ду-20
|
|
* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте схемы без согласования с нашими конструкторами.
ГРПШ-6 изготавливается на базе регулятора РДГБ-6. Нашим клиентам мы также рекомендуем ГРПШ-10 нашего производства на базе регуляторов FR FE и EKB.
- большая пропускная способность при сравнительно небольших габаритах;
- стабильные метрологические показатели и высокая степень безопасности при эксплуатации;
- способность работать в широком диапазоне температур;
- гарантийный срок службы 5 лет.

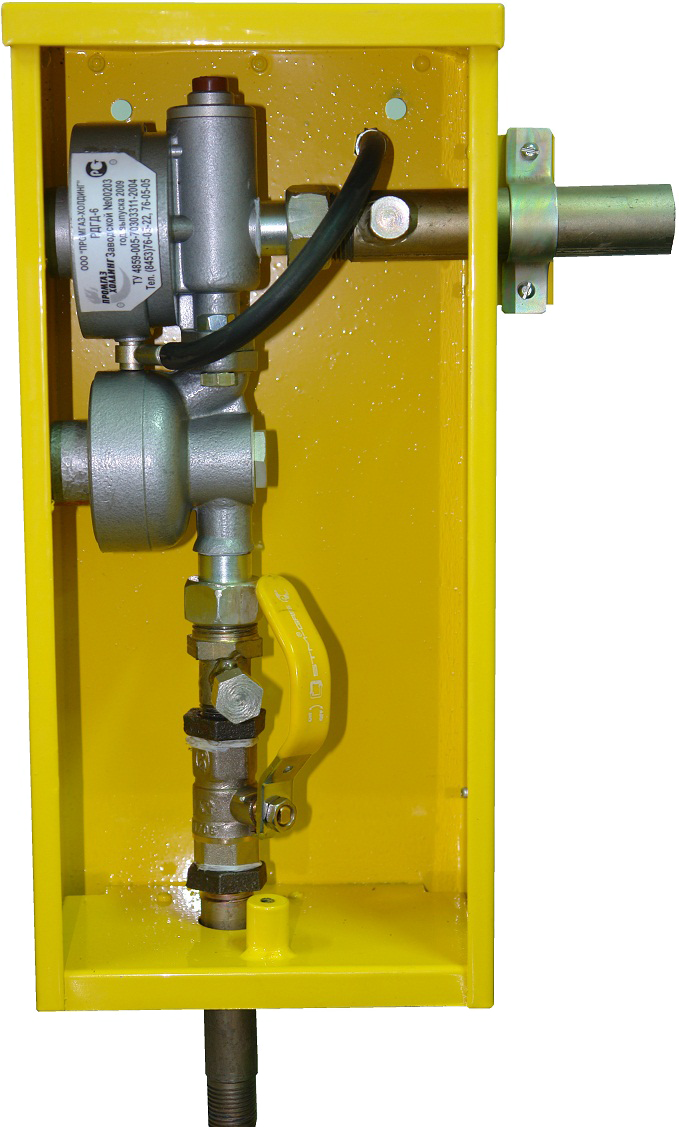

Пункт выполнен в виде шкафа, в котором расположен кран и регулятор. В ГРПШ-6 установлен регулятор РДГБ-6 со встроенными ПСК, ПЗК и фильтром. В ГРПШ-10 установлен регулятор РДГК-10 со встроенными ПСК, ПЗК и фильтром. В ГРПШ-10МС установлен регулятор РДГК-10М со встроенными ПЗК, фильтром и автономный ПСК. Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется до заданного выходного давления, и поступает к потребителю. Для контроля входного и выходного давлений предусмотрены штуцеры для подключения манометра.
Отличительные особенности ГРПШ-6
- стабильные метрологические показатели и высокая степень безопасности при эксплуатации;
- способность работать в широком диапазоне температур;
- гарантийный срок службы 5 лет.
Пункт выполнен в виде шкафа, в котором расположен кран и регулятор. В ГРПШ-6 установлен регулятор РДГБ-6 со встроенными ПСК, ПЗК и фильтром. В ГРПШ-10 установлен регулятор РДГК-10 со встроенными ПСК, ПЗК и фильтром. В ГРПШ-10МС установлен регулятор РДГК-10М со встроенными ПЗК, фильтром и автономный ПСК. Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется до заданного выходного давления, и поступает к потребителю. Для контроля входного и выходного давлений предусмотрены штуцеры для подключения манометра.
Порядок оплаты и сроки изготовления
Для того, чтобы узнать цену, либо купить ГРПШ-6, необходимо сделать официальный запрос в нашу компанию, либо заполнить форму он-лайн заказа ниже. Производство ГРПШ-6 осуществляется по полной или частичной предоплате. Доставка изделия в полной заводской готовности осуществляется собственным автотранспортом либо через логистическую компанию в зависимости от объема заказа.
