УГРШ-50НВ, УГРШ-50НН, УГРШ-50ВВ по выгодной цене
Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-50НВ
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу
Газорегуляторная установка УГРШ-50НВ выпускается с двумя основными линиями редуцирования газа и двумя байпасами. Установка имеет два выхода газа и предназначена для газоснабжения объектов с различными параметрами выходного давления.
Установка комплектуется регуляторами давления газа РДП-50. Расход каждой линии до 6067 м3/ч, диапазон входных давлений от 0.05 МПа до 1.2 МПа. Установка стабильно работает при любых, в том числе сколь угодно малых расходах газа.
заполнить опросный лист |
запросить стоимость |
задать вопрос |
Наименование параметра или размера | УГРШ-50
НВ-О | УГРШ-50
НВ | УГРШ-50
НН-О | УГРШ-50
НН | УГРШ-50
ВВ-О | УГРШ-50
ВВ |
Регулируемая среда |
природный газ
ГОСТ 5542
|
природный газ
ГОСТ 5542
|
природный газ
ГОСТ 5542
|
природный газ
ГОСТ 5542
|
природный газ
ГОСТ 5542
|
природный газ
ГОСТ 5542
|
Диапазон входных давлений
МПа | 0,1-1,2 | 0,1-1,2 | 0,05 - 1,2 | 0,05 - 1,2 | 0,1 - 1,2 | 0,1 - 1,2 |
Диапазон выходных давлений
КПа:
- Рвых первой линии
- Рвых второй линии
|
1,5 - 60
60 - 600
|
1,5 - 60
60 - 600
|
1,5 - 60
|
1,5 - 60
|
60 - 600
|
60 - 600
|
Пределы настройки
контролируемого давления
клапана ПЗК-50, КПа:
- нижний предел первой линии
- верхний предел первой линии
- нижний предел второй линии
- верхний предел второй линии
|
0,3 - 3
2 - 7,5
3 - 30
30 - 750
|
0,3 - 3
2 - 7,5
3 - 30
30 -750
|
0,3 - 3
2 - 7,5
0,3 - 3
2 - 7,5
|
0,3 - 3
2 - 7,5
0,3 - 3
02 - 7,5
|
3 - 30
30 - 750
3 - 30
30 - 750
|
3 - 30
30 - 750
3 - 30
30 - 750
|
Диапазон настройки
сбросного клапана ПСК 25:
- первой линии, КПа
- второй линии, КПа
|
0,5 - 70
60 - 700
|
0,5 - 70
60 - 700
|
0,5 - 70
0,5 - 70
|
0,5 - 70
0,5 - 70
|
60 - 700
60 - 700
|
60 - 700
60 - 700
|
Стабильность поддержания
выходного давления %, не более | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 |
Тепловая мощность
горелки кВт | 1,85+0,185-0,09 | - | 1,85+0,185-0,09 | - | 11,85+0,185-0,09 | - |
Расход газа
на горелку, м3/ч | от 0,16 до 0,25 | - | от 0,16 до 0,25 | - | от 0,16 до 0,25 | - |
Время включения горелки
с, не более | 90 | - | 90 | - | 90 | - |
Время отключения горелки
при отключении подачи газа с, не более | 90 | - | 90 | - | 90 | - |
Соединение с газопроводом:
- вход, мм
- выход, мм
|
80
80
|
80
80
|
80
80
|
80
80
|
80
80
|
80
80
|
Масса, кг, не более | 800 | 780 | 800 | 780 | 800 | 780 |
Пропускная способность ст.м³/ч газорегуляторных установок УГРШ-50НВ, УГРШ-50НН, УГРШ-50ВВ |
||||||||||||||
Рвых. МПа | Рвход. МПа | |||||||||||||
0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1 | 1,1 | 1,2 | |
0,0015-0,005 | 644 | 712 | 937 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
0,006 | 710 | 936 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | |
0,007 | 706 | 936 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | |
0,008 | 703 | 935 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | |
0,009 | 699 | 934 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | |
0,01 | 695 | 933 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | |
0,02 | 0 | 918 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | |
0,03 | 893 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | ||
0,04 | 859 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | ||
0,05 | 811 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | ||
0,06 | 0 | 1401 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | ||
0,07 | 1391 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | |||
0,08 | 1375 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | |||
0,09 | 1352 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | |||
0,1 | 1323 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | |||
0,2 | 0 | 1618 | 2289 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | |||
0,3 | 0 | 1867 | 2642 | 3235 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 | ||||
0,4 | 0 | 2088 | 2953 | 3616 | 4176 | 4669 | 5135 | 5602 | 6067 | |||||
0,5 | 0 | 2287 | 3233 | 3960 | 4573 | 5113 | 5602 | 6067 | ||||||
0,6 | 0 | 2469 | 3493 | 4277 | 4939 | 5522 | 6049 |

НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Установка газорегуляторная шкафная УГРШ-50НВ (НН, ВВ) (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.
Установка выпускается в шести исполнениях:
УГРШ-50НВ-О - с низким и высоким выходным давлением, с обогревом;
УГРШ-50НВ - с низким и высоким выходным давлением, без обогрева;
УГРШ-50НН-О - с двумя разными низкими выходными давлениями, с обогревом;
УГРШ-50НН - с двумя разными низкими выходными давлениями, без обогрева;
УГРШ-50ВВ-О - с двумя разными высокими выходными давлениями, с обогревом;
УГРШ-50ВВ - с двумя разными высокими выходными давлениями, без обогрева;
Пример записи обозначения при заказе:
«Установка газорегуляторная шкафная УГРШ-50НВ-О ТУ 4859-012-12213528-04»
«Установка газорегуляторная шкафная УГРШ-50ВВ ТУ 4859-012-12213528-04».

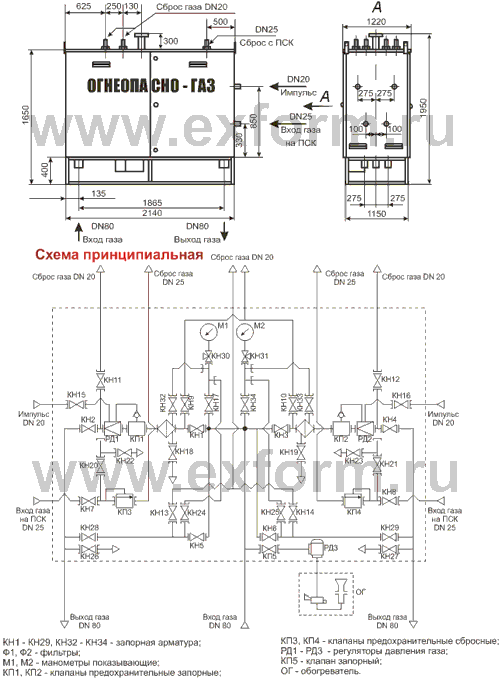

УСТРОЙСТВО И РАБОТА
Установка состоит из металлического шкафа 1, в котором смонтировано технологическое оборудование 2. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию. Под днищем расположен обогреватель 3, предназначенный для обогрева установки в холодное время года.
Технологическое оборудование установки состоит из двух линий редуцирования, объединенных общим входным трубопроводом. Каждая линия редуцирования включает в себя рабочую линию и обводную (байпас).
Газ через шаровые краны КН1 и КН3 поступает к фильтрам ФГ-50 Ф1 и Ф2, очищается от механических примесей и поступает к клапанам предохранительным запорным КП1 и КП2, предназначенным для автоматического отключения подачи газа при повышении и понижении выходного давления сверх допустимых значений. От клапанов газ поступает к регуляторам давления газа РД1 и РД2, предназначенным для редуцирования и поддержания выходного давления на заданном уровне независимо от изменения расхода и входного давления.
Для визуального наблюдения за давлением газа на входе и перепада на фильтрах Ф1 и Ф2 предусмотрены манометры М1 и М2 с кранами КН24 и КН17; КН32 и КН30 первой линии редуцирования и КН25, КН34; КН31, КН33 второй линии редуцирования.
Краны КН18 и КН19 служат для слива конденсата из фильтров.
От регуляторов давления газа РД1 и РД2 газ через КН2 и КН4 поступает к потребителю.
Для перекрытия импульсных линий установлены краны КН15 и КН16.
Обводные линии (байпасы) с кранами КН5 и КН6 и вентилями КН28 и КН29 предназначены для бесперебойной работы каждой линии редуцирования в случае ремонта рабочих лиинй.
Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы: высокого давления с кранами КН9; КН10; КН13; КН14 и низкого давления с кранами КН11 и КН12.
Сбросные клапаны ПСК-25 КП3 и КП4 служат для аварийного сброса газа в атмосферу через подводящие трубопроводы с кранами КН7 и КН8 и сбросных трубопроводов. Для замера давления и настройки клапанов предназначены краны шаровые ДУ-20 КН20, КН21, КН22 и КН23.
Для замера давления на выходе установлены краны КН26 и КН27: с ниппелем для подключения мановакуумметра (для низкого выходного давления) или штуцера для подключения манометра (для высокого выходного давления).
Для обогрева установки в холодное время года служит обогреватель ОГ, к которому через вентиль КП5 и регулятор давления РД3 поступает газ требуемого давления.
