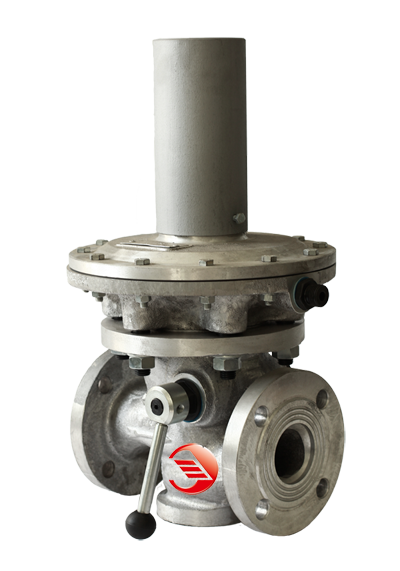

Предохранительно-запорные клапаны ПЗК
Клапаны предохранительные запорные ПЗК предназначены для автоматического прекращения подачи газа потребителю при повышении или понижении контролируемого давления газа относительно установленных значений. Рабочая среда – природный газ по ГОСТ 5542-2014.
Выпускаются по ТУ 3712-021-12213528-2011
|
ООО ПКФ ЭКС-ФОРМА является разработчиком и производителем предохранительно-запорных клапанов ПЗК с диаметрами условного прохода 50, 100 и 200 мм.
Клапаны предохранительные запорные ПЗК предназначены для герметичного перекрытия газопроводов в случае выхода давления газа за контролируемые пределы.
Применение в клапане-отсекателе мембраны с большой активной площадью и минимального количества трущихся деталей повышает точность и надежность срабатывания.
Клапаны ПЗК автоматически закрываются при выходе контролируемого давления за установленные верхний и нижний пределы. Открытие запорных клапанов производится вручную. Произвольное открытие клапанов исключено. Срок службы клапана ПЗК не менее 35 лет, гарантия 3 года, Межремонтный интервал – 7 лет.
|
Клапаны ПЗК автоматически закрываются при выходе контролируемого давления за установленные верхний и нижний пределы. Открытие запорных клапанов производится вручную. Произвольное открытие клапанов исключено.
Клапаны выпускаются в двух исполнениях по давлению – с низким или высоким выходным давлением, в трех исполнениях по условному проходу - DN 50, DN 100, DN 200 и в двух исполнениях по расположению рукоятки взвода – правое или левое.
Правым исполнением Клапана считается такое исполнение, при котором рукоятка взвода расположена справа, если смотреть на входной фланец Клапана по ходу газа.
Расположение рукоятки взвода слева считается левым исполнением Клапана.
Преимущества запорного клапана ПЗК:
- принципиально новая конструкция прибора и отсутствие внешних исполнительных механизмов исключают ложные срабатывания клапана;
- конструкция прибора исключает смещение рабочего клапана относительно седла;
- минимальное количество трущихся деталей шарикового затвора повышает точность и надежность работы;
- конструкция запорного механизма успешно опробована в течение нескольких лет в клапане-отсекателе регулятора РДК.
Технические характеристики клапанов ПЗК
| Наименование параметра | ПЗК-50Н | ПЗК-50В | ПЗК-100Н | ПЗК-100В | ПЗК-200Н | ПЗК-200В |
| Рабочая среда |
природный газ ГОСТ 5542-2014
|
|||||
|
Условный проход, DN, мм
|
50 | 50 | 100 | 100 | 200 | 200 |
|
Максимальное входное давление, МПа |
1,2 | 1,2 | 1,2 | 1,2 | 0,6/1,2 | 0,6/1,2 |
|
Пределы настройки контролируемого давления: - при понижении давления, Кпа - при повышении давления, Кпа |
0,4-3
2-75
|
3-30
30-750
|
0,4-3
2-75
|
3-30
30-750
|
0,4-3
2 -75
|
3-30
30-750
|
| Точность срабатывания, %, не более | 2 | 5 | 2 | 5 | 2 | 5 |
| Класс герметичности | "А" по ГОСТ 9544-2015 | |||||
| Строительная длина, мм | 230±1,5 | 230±1,5 | 350±2 | 350±2 | 600±2 | 600±2 |
|
Габаритные размеры, не более: - длина, мм - ширина, мм - высота, мм |
330
265
480
|
330
265
480
|
360
300
600
|
360
300
600
|
600
390
795
|
600
390
795
|
| Соединение с газопроводом |
фланцевое по ГОСТ 33259-2015
|
|||||
| Масса, кг, не более | 19 | 19 | 30 | 30 | 141 | 141 |
Преимущества запорного клапана ПЗК
|
Производство |
Эксплуатация |
|
Корпус из алюминиевого литья Детали корпуса изготавливается из литьевых марок алюминия. |
Исключены ложные срабатывания Принципиально новая конструкция прибора и отсутствие внешних исполнительных механизмов исключают ложные срабатывания клапана |
|
Мембранное полотно EFFBE Французское мембранное полотно фирмы EFFBE обеспечивает высокую эластичность и сохраняет свои первоначальные свойства в температурном режиме от -40°С до + 60°С. |
Высокая степень надежности Точность срабатывания клапана находится в пределах 1-2% от заданных настроек для высокого давления газа и 5% для низкого давления. |
|
Шариковая конструкция затвора Принципиально новая шариковая конструкция затвора с минимальным количеством трущихся деталей повышает точность и надежность работы. |
Исключено произвольное открытие клапана Конструкция клапана исключает самопроизвольное открытие в случае срабатывания. Повторный запуск возможен только вручную. |
|
Смазка Wurth sabesto В подвижном механизме клапана ПЗК применяется смазка wurth sabesto, которая обеспечивает работу регулятора как при высоких, так и при низких температурах. |
Время срабатывания менее 1 секунды Время герметичного закрытия клапана составляет менее 1 секунды при повышении или понижении давления. Взвод клапана производится простым поворотом рукоятки. |
|
Контроль качества Перед отправкой заказчику каждый клапан проверяется на работоспособность в условиях, имитирующих реальные режимы эксплуатации. |
Исключено смещение рабочего клапана Конструкция прибора исключает смещение рабочего клапана относительно седла, что позволяет сохранять герметичность затвора класса «А» на весь срок службы. |
Устройство клапана ПЗК

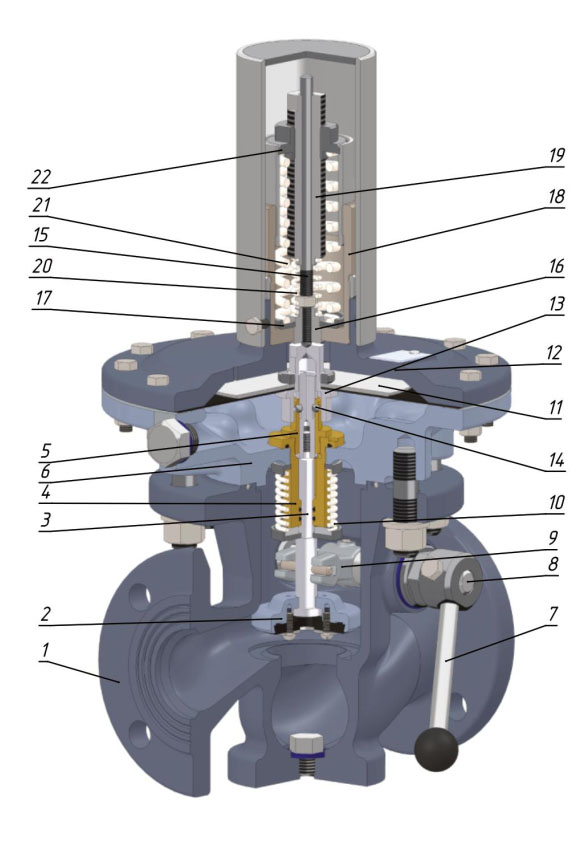

Клапан имеет фланцевый корпус вентильного типа поз.1. Внутри корпуса находится седло, которое перекрывается клапаном поз.2 с резиновым уплотнителем. Клапан свободно висит на штоке поз.3, который перемещается в направляющих ступицы поз.4 и сепаратора поз.5, установленных в головке поз.6.
Шток одновременно является перепускным клапаном, служащим для выравнивания давления до и после клапана перед его открытием.
Открытие клапана производится рукояткой поз.7, надетой на ось поз.8 с насаженной на нее вилкой поз.9.
Закрытие клапана осуществляется пружиной поз.10.
Внутренняя полость головки образует подмембранную полость контролируемого давления.
Подвижная система мембранного типа поз.11 крепится между головкой и крышкой поз.12. В центральной части подвижной системы смонтирована каретка поз.13, которая при помощи шариков поз.14, установленных в сепараторе запирает шток при его взводе.
Внутри крышки помещается механизм регулировки контролируемого давления. Шпилька поз.15 с упором поз.16 упирается в каретку подвижной системы. На упор надета шайба поз.17, которая опирается на выступы стакана крышки поз.18. Между упором и регулировочным винтом поз.19 установлена малая пружина поз.20, определяющая настройку на понижение контролируемого давления, усиление настраивается вращением регулировочного винта поз.19.
На шайбу поз.17 нижним торцом опирается пружина поз.21, определяющая настройку на повышение контролируемого давления, усилие пружины изменяется путем вращения регулировочного стакана поз.22. Контролируемое давление подается под мембрану через ниппель.
Принцип работы клапана ПЗК
Взвод Клапана производится поворотом рукоятки поз.7, на одной оси, с которой крепится вилка. В результате осевого перемещения штока перепускной клапан открывается, и давление в полостях корпуса выравнивается. Что дает возможность открыть основной клапан.
При заданном выходном давлении мембрана вместе с кареткой поз.13 занимает нейтральное положение. Бурт каретки удерживает шарики поз.14 от радиального перемещения. Бурт штока поз.3 упирается в шарики, блокируя осевое движение штока. Пружина поз.21 нижним своим торцом через шайбу упирается в выступы стакана крышки и не оказывает давления на мембрану.
Упор поз.16 отрегулирован на шпильке поз.15 таким образом, что при нахождении мембраны в нейтральном положении он находится в контакте с шайбой поз.17, а шпилька с кареткой мембраны.
При повышении или понижении выходного давления до значений настройки срабатывания происходит перемещение (соответственно вверх под действием давления или вниз под действием пружины поз.20) мембраны вместе с кареткой поз.13. Шарики перемещаются в радиальном направлении, освобождая шток. Под воздействием пружины поз.10 клапан поз.2 поджимается к седлу, перекрывая поток газа.
Подготовка клапана ПЗК к работе
Клапан не должен устанавливаться в окружающих средах, разрушающе действующих на чугун, алюминий, сталь, резину и цинковое покрытие. Клапан монтируется на горизонтальном участке трубопровода перед регулятором давления. Мембрана должна занимать горизонтальное положение. Вход газа должен соответствовать стрелке, отлитой на корпусе.
Импульсная трубка должна быть присоединена к ниппелю (приварена) и по возможности иметь уклон от головки вниз и не иметь участков с противоположным направлением уклона, в которых может скопиться конденсат.
Присоединение трубки к нижней четверти горизонтального трубопровода, в котором контролируется давление, не допускается. Импульс берется после регулятора давления. Качество монтажа проверить путем испытания на герметичность рабочим давлением с нанесением мыльной эмульсии на местах соединений. Утечки не допускаются.
Внимание. Рекомендуемая предельная скорость потока газа на входе Клапана не более 50 м/с.
Порядок настройки и работы клапана ПЗК
По окончании монтажа и опрессовки клапана следует произвести настройку на рабочие параметры.
Рекомендуется следующий порядок настройки. Сначала установить нижний предел, вращением регулировочного винта. Во время настройки следует поддерживать давление в импульсной трубке несколько выше устанавливаемого предела, а затем медленно снизить давление и убедиться в том, что клапан срабатывает при падении давления до установленного нижнего значения, после чего установить верхний предел, вращением регулировочного стакана. Во время настройки следует поддерживать давление немного выше настроенного нижнего предела. После окончания настройки повысить давление и убедиться в срабатывании клапана при достижении верхнего предела.
Пуск клапана ПЗК в работу
Медленно повернуть рукоятку взвода до момента срабатывания перепускного клапана, после чего рукоятку переместить до отказа и удерживать ее в течение 5-6 сек.
