Регулятор РДГ-50/80/150 Регулятор давления газа РДГ

РДГ - один из видов регуляторов давления газа отечественного производства. ООО ПКФ "Экс-Форма" выпускает газорегуляторные пункты и установки как на базе регулятора РДГ, так и на базе более качественных аналогов - РДП и РДК.

Регуляторы давления газа РДГ со встроенным предохранительно-запорным клапаном предназначены для редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне, отключения подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.

Регуляторы давления газа устанавливаются в рамные, шкафные и блочные газорегуляторные пункты для работы в системах газоснабжения промышленных и коммунально-бытовых объектов.

Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

Регуляторы выпускаются с низким РДГ-Н и высоким РДГ-В выходным давлением.

Стандартно регулятор изготавливается с выходом газа справа-налево с регулятором управления, расположенным слева по ходу газа.

Выпускаемые модели регуляторов РДГ

Мы предлагаем купить следующие модели регуляторов давления газа РДГ:

- РДГ-50Н(М)
- РДГ-50В(М)
- РДГ-80Н(М)
- РДГ-80В(М)
- РДГ-150Н(М)
- РДГ-150В(М)

Монтаж регулятора давления газа производится на горизонтальном газопроводе в вертикальном положении. Также на базе данных регуляторов давления газа нами выпускаются собственные газорегуляторные установки шкафного, блочного или рамного типа.

Схема регулятора РДГ

1 – регулятор управления; 2 – механизм контроля; 3 – корпус исполнительного устройства; 4 – клапан отсечной; 5 – клапан; 6 – стакан регулировочный; 8 – седло; 9, 10 – дроссели регулируемые; 11 – мембрана исполнительного устройства; 12 – стержень; 14 – трубка импульсная; 13 – импульс от выходного газопровода; 15 – пружина отсечного клапана; 16 – шток механизма контроля; 18 – фильтр; 21, 22 – пружины; 23, 24 – втулки; 25 – кронштейн; 26 – упор; 27, 29 – рычаг; 28 – планка.

Регуляторы давления газа РДГ. Основные технические характеристики:

Наименование параметра или размера	РДГ-50Н(М)	РДГ-50В(М)	РДГ-80Н(М)	РДГ-80В(М)	РДГ-150Н(М)	РДГ-150В(М)
Регулируемая среда	природный газ ГОСТ 5542	природный газ ГОСТ 5542	природный газ ГОСТ 5542	природный газ ГОСТ 5542	природный газ ГОСТ 5542	природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,05 – 1,2	0,1 – 1,2	0,05 – 1,2	0,1 – 1,2	0,05 – 1,2	0,1 – 1,2
Диапазон выходных давлений, кПа	1,5 - 60	60 - 600	1,5 - 60	60 - 600	1,5 - 60	60 - 600
Стабильность поддержания выходного давления, %, не более	±10	±10	±10	±10	±10	±10
Давление срабатывания механизма контроля, МПа: - при понижении выходного давления - при повышении выходного давления	0,15 – 0,5 Р_вых 1,25 – 1,5 Р_вых	0,15 – 0,5 Р_вых 1,25 – 1,5 Р_вых	0,15 – 0,5 Р_вых 1,25 – 1,5 Р_вых	0,15 – 0,5 Р_вых 1,25 – 1,5 Р_вых	0,15 – 0,5 Р_вых 1,25 – 1,5 Р_вых	0,15 – 0,5 Р_вых 1,25 – 1,5 Р_вых
Диаметр присоединительного патрубка входа и выхода, мм	50	50	80	80	150	150
Соединение с газопроводом	фланцевое ГОСТ 12820	фланцевое ГОСТ 12820	фланцевое ГОСТ 12820	фланцевое ГОСТ 12820	фланцевое ГОСТ 12820	фланцевое ГОСТ 12820
Строительная длина, мм	365	365	502	502	570	570
Масса, кг	40	37	105	102	153	150

Наши объекты выполненные на базе регуляторов РДГ:

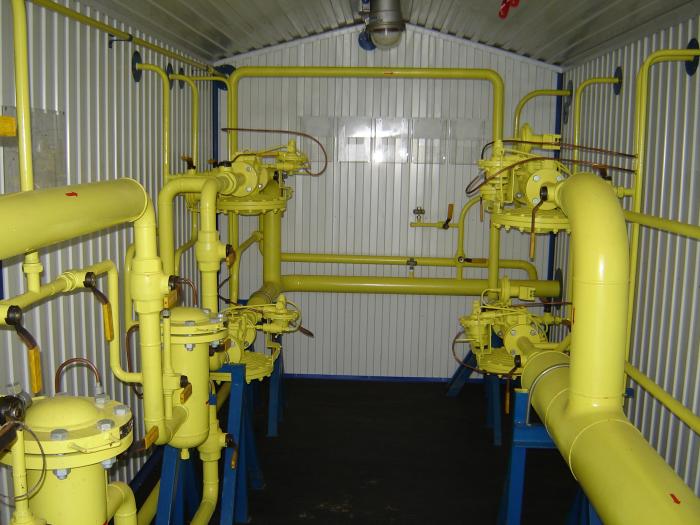

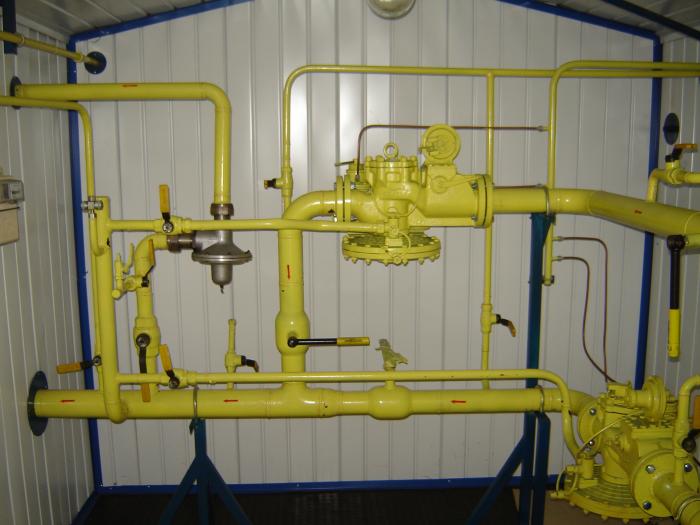

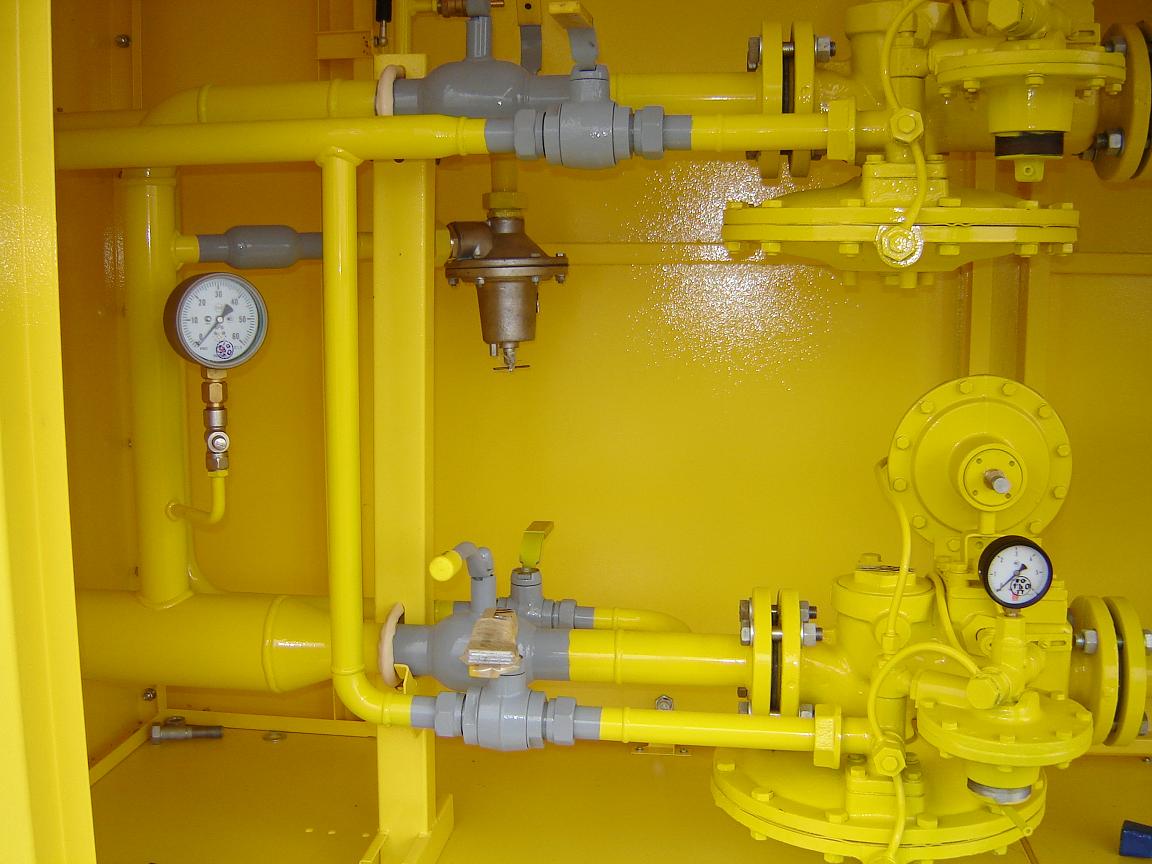

ПГБ-16-2ВУ1 с РДГ-150	ПГБ-13-2НУ1 с РДГ-50	ГРПШ-13-2НУ1 на базе РДГ-50Н

Регуляторы давления газа типа РДГ и типа РДГ-М в большинстве своем устанавливаются в пунктах газорегуляции ГРП в составе систем, которые ответственны за снабжение и подачу газа в населенные пункты городской и сельской местности. Также такой вид регуляторов давления газа используется в установках регуляции газа ГРУ, которые устанавливаются на промышленных или же коммунально-бытовых предприятиях.

Эти регуляторы давления газа обеспечивают понижение давления газа на входе регулятора. Также с помощью этого регулятора осуществляется удержание на определенном уровне и в конкретном диапазоне давления газа.

Все регуляторы такого типа состоят из следующих интегрированных, или же наоборот, автономных и независимых устройств, которые отвечают за правильную, последовательную и бесперебойную работу регулятора давления газа:

• регулятор управления;
• механизм осуществления контроля;
• непосредственно корпус;
• отсечной клапан;
• рабочий клапан;
• дроссель без возможности регулирования;
• седло;
• дроссель с возможностью регуляции;
• рабочая мембрана;
• шток в исполнительном устройстве;
• трубка, реагирующая на импульсы;
• шток для механизма контроля;
• стабилизатор, осуществляющий работу на одном уровне.
