Регулятор давления газа РДК-50С, РДК-50/20С, РДК-50/30С
Регулятор давления газа комбинированный РДК-50C
предназначен для редуцирования давления газа и поддержания выходного давления в заданных пределах, независимо от изменения входного давления и расхода газа. Регулятор снабжен клапаном-отсекателем, обеспечивающим автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
Регуляторы давления газа РДК-С применяются в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
В регуляторе применена система разгрузки клапана поршневого типа, что обеспечивает более высокую надежность по сравнению с разгрузками мембранного типа.
В исполнительном механизме отсутствует рычажная система, что сокращает количество деталей сопрягаемых с зазором.
Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с “нитки”. При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.
Для регулятора РДК-50С не важен минимальный расход газа - он стабильно работает при любых, сколь угодно малых расходах газа.
Для регулятора РДК-50С не важен минимальный расход газа - он стабильно работает при любых, сколь угодно малых расходах газа.
Технические характеристики РДК-50С
|
Наименование параметра или значений |
Значения для исполнений | ||
|
Регулятор давления газа |
РДК-50С1 |
РДК-50С2 |
РДК-50С3 |
|
Регулируемая среда |
Природный газ ГОСТ 5542-2014 | ||
|
Диаметр условного прохода, мм |
50 | ||
|
Диапазон входных давлений, МПа |
0,05-1,2 | 0,1-1,2 | 0,2-1,2 |
|
Диапазон выходных давлений, кПа |
10-30 | 30-100 | 100-300 |
|
Стабильность поддержания давления |
±10 | ||
|
Давление настройки клапана-отсекателя, кПа - при повышении давления - при понижении давления |
12,5-37,5 кПа
7,5-22,5 кПа
|
37,5-125 кПа
22,5-75 кПа
|
125-375 кПа
75-225 кПа
|
|
Тип соединения с газопроводом |
фланцевое по ГОСТ 33259-2015 | ||
|
Строительная длина, мм, не более |
230±1.5 | ||
|
Габаритные размеры, не более: -длина -ширина -высота |
335
240
590
|
||
|
Масса, кг, не более |
16 | ||
Пропускная способность регуляторов РДК-50С
Устройство и принцип работы регулятора РДК-50С
Устройство регулятора РДК-50С
Регулятор состоит из корпуса поз.1, исполнительного механизма поз.2, и клапана-отсекателя поз.3. Мембранные камеры исполнительного механизма и клапана-отсекателя соеденены трубкой поз.4. В корпусе смонтировано седло клапана-отсекателя поз.5. Блочно-модульная конструкция позволяет производить регламентные и ремонтные работы, а также замену блоков без снятия Регулятора с линий редуцирования.
Исполнительный механизм поз.2 включает в себя мембранную камеру, состоящую из головки поз.6 и крышки поз.7, между которыми зажата подвижная система мембранного типа поз.8. На тарелку подвижной системы опирается пружина поз.9, являющаяся задатчиком значений выходного давления. Усилие пружины изменяется путем вращения регулировочного винта поз.10. Под мембраной находится шток-поршень поз.11, передающий возвратно-поступательное движение клапану поз.12, а также выполняющий функцию разгрузки клапана.
Шток перемещается в обойме, в нижнюю часть которой вкручено рабочее седло поз.13. Внутри обоймы смонтированы направляющая втулка поз.14. Исполнительный механизм шпильками соединяется с корпусом регулятора. К нижней части корпуса крепится клапан-отсекатель. Между головкой поз.15 и крышкой поз.16 клапана-отсекателя закреплена подвижная система мембранного типа поз.17. В головке установлен сепаратор поз.18 с шариками поз.19, а в центральной части подвижной системы – каретка поз.20. Элементами, задающими значения давлений срабатывания клапана-отсекателя, являются пружины поз.21 и поз.22, расположенные в крышке поз.16. Усилие пружин меняется с помощью регулировочных винтов поз.23 и поз.24 соответственно.
Основной и перепускной клапаны поз.25 и поз.26 смонтированы на штоке поз.27, приводимом в движение с помощью пружины поз.28.
Схема движения газа в регуляторе
Принцип работы
Исполнительный механизм поз.2 включает в себя мембранную камеру, состоящую из головки поз.6 и крышки поз.7, между которыми зажата подвижная система мембранного типа поз.8. На тарелку подвижной системы опирается пружина поз.9, являющаяся задатчиком значений выходного давления. Усилие пружины изменяется путем вращения регулировочного винта поз.10. Под мембраной находится шток-поршень поз.11, передающий возвратно-поступательное движение клапану поз.12, а также выполняющий функцию разгрузки клапана.
Шток перемещается в обойме, в нижнюю часть которой вкручено рабочее седло поз.13. Внутри обоймы смонтированы направляющая втулка поз.14. Исполнительный механизм шпильками соединяется с корпусом регулятора. К нижней части корпуса крепится клапан-отсекатель. Между головкой поз.15 и крышкой поз.16 клапана-отсекателя закреплена подвижная система мембранного типа поз.17. В головке установлен сепаратор поз.18 с шариками поз.19, а в центральной части подвижной системы – каретка поз.20. Элементами, задающими значения давлений срабатывания клапана-отсекателя, являются пружины поз.21 и поз.22, расположенные в крышке поз.16. Усилие пружин меняется с помощью регулировочных винтов поз.23 и поз.24 соответственно.
Основной и перепускной клапаны поз.25 и поз.26 смонтированы на штоке поз.27, приводимом в движение с помощью пружины поз.28.
Схема движения газа в регуляторе
Принцип работы
При открытом седле клапана-отсекателя, входное давление по внутреннему каналу корпуса подается на клапан исполнительного механизма, при этом усилие воздействия входного давления на клапан уравновешивается поршневой системой разгрузки клапана.
При прохождении через седло поз.13, давление газа редуцируется. Импульс выходного давления подается в подмембранную полость мембранной камеры исполнительного механизма.
При любом установившемся режиме работы Регулятора его подвижные элементы находятся в равновесии. Усилие пружины поз.9 и масса подвижных элементов уравновешиваются в каждом положении импульсным давлением. В случае прекращения расхода газа давление газа за Регулятором возрастает. Избыточное давление перемещает рабочую мембрану вверх до полного закрытия клапана.
Взвод клапана-отсекателя осуществляется поворотом рукоятки поз.29, на одной оси с которой крепится вилка поз.30. Шток поз.27 с клапаном поз.25 перемещаются вниз, открывая седло. При заданном выходном давлении мембрана клапана-отсекателя занимает нейтральное положение.
Бурт каретки поз.20 удерживает шарики от радиального перемещения. Бурт штока поз.27 упирается в шарики, блокируя осевое движение штока.
При повышении или понижении выходного давления до значений настройки срабатывания происходит перемещение соответственно вниз или вверх мембраны вместе с кареткой. Шарики перемещаются в радиальном направлении, освобождая шток. Под воздействием пружины поз.28 клапан поз.25 поджимается к седлу, перекрывая поток газа.
При прохождении через седло поз.13, давление газа редуцируется. Импульс выходного давления подается в подмембранную полость мембранной камеры исполнительного механизма.
При любом установившемся режиме работы Регулятора его подвижные элементы находятся в равновесии. Усилие пружины поз.9 и масса подвижных элементов уравновешиваются в каждом положении импульсным давлением. В случае прекращения расхода газа давление газа за Регулятором возрастает. Избыточное давление перемещает рабочую мембрану вверх до полного закрытия клапана.
Взвод клапана-отсекателя осуществляется поворотом рукоятки поз.29, на одной оси с которой крепится вилка поз.30. Шток поз.27 с клапаном поз.25 перемещаются вниз, открывая седло. При заданном выходном давлении мембрана клапана-отсекателя занимает нейтральное положение.
Бурт каретки поз.20 удерживает шарики от радиального перемещения. Бурт штока поз.27 упирается в шарики, блокируя осевое движение штока.
При повышении или понижении выходного давления до значений настройки срабатывания происходит перемещение соответственно вниз или вверх мембраны вместе с кареткой. Шарики перемещаются в радиальном направлении, освобождая шток. Под воздействием пружины поз.28 клапан поз.25 поджимается к седлу, перекрывая поток газа.

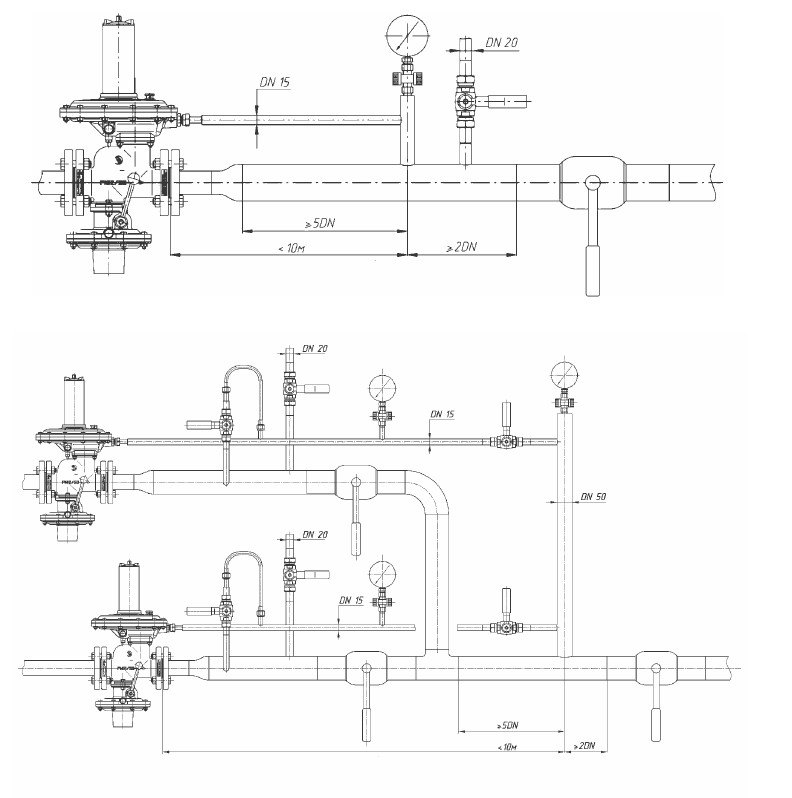

Схема забора импульса
