РДК - Регуляторы давления газа комбинированные
Регулятор давления газа РДК-50Н снабжен клапаном-отсекателем, обеспечивающим автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений. Дополнительной установки предохранительных запорных клапанов перед регулятором давления газа РДК-50Н не требуется.
На регуляторы РДК имеется действующий сертификат ГАЗСЕРТ №ЮАЧ0.RU.1401.Н00358.
Победитель конкурса "100 лучших товаров России 2012".

Преимущества регулятора РДК-50Н:
![]() |
В регуляторе применена система разгрузки клапана, которая позволяет значительно снизить неравномерность регулирования, достичь высокой пропускной способности, что особенно актуально при сезонных понижениях давления газа в сетях газораспределения |
||||
![]() |
Рычажная система обеспечивает надежное закрытие клапана и низкий прирост давления газа при нулевом расходе («тупике»). |
||||
![]() |
Для регулятора РДК-50Н не важен минимальный расход газа - он стабильно работает при любых, сколь угодно малых расходах газа. |
||||
![]() |
Применение в клапане-отсекателе мембраны с большой активной площадью и минимального количества трущихся деталей повышает точность и надежность срабатывания. |
Технические характеристики регуляторов РДК-50Н
Входное давление до 0.6 МПа
Наименование параметра или размера |
Значения для исполнений | |||||
РДК-50/20НП РДК-50/20НЛ |
РДК-50/20Н2П РДК-50/20Н2Л |
РДК-50/20Н3П РДК-50/20Н3Л |
РДК-50/30НП РДК-50/30НЛ |
РДК-50/30Н2П РДК-50/30Н2Л |
РДК-50/30Н3П РДК-50/30Н3Л |
|
Регулируемая среда |
Природный газ по ГОСТ 5542-2014 | |||||
Номинальный диаметр, DN |
50 | |||||
Диапазон входных давлений, МПа |
0,025-0,6 | |||||
Диапазон настройки выходного давления, МПа |
0,002-0,005 | |||||
Коэффициент условной пропускной способности Кv |
4 |
3,2 |
2,4 |
12 |
9,6 |
7,2 |
Стабильность поддержания выходного давления, % |
±10 | |||||
Давление настройки клапана-отсекателя, МПа, - при повышении выходного давления - при понижении выходного давления |
0,0025-0,0075 0,0007-0,0035 | |||||
Тип соединения с газопроводом |
Фланцевое исп. В по ГОСТ 33259-2015 | |||||
Строительная длина, мм |
230±1,5 | |||||
Габаритные размеры, мм, не более - длина - ширина - высота |
345 290 640 | |||||
Масса, кг, не более |
17 | |||||
Точность срабатывания клапана–отсекателя Регулятора |
10% |
Технические характеристики регуляторов РДК-50Н
Входное давление до 1.2 МПа
Наименование параметра или размера |
Значения для исполнений | |||||
РДК-50/20Н1П РДК-50/20Н1Л |
РДК-50/20Н12П РДК-50/20Н12Л |
РДК-50/20Н13П РДК-50/20Н13Л |
РДК-50/30Н1П РДК-50/30Н1Л |
РДК-50/30Н12П РДК-50/30Н12Л |
РДК-50/30Н13П РДК-50/30Н13Л |
|
Регулируемая среда |
Природный газ по ГОСТ 5542-2014 | |||||
Номинальный диаметр, DN |
50 | |||||
Диапазон входных давлений, МПа |
0,025-1,2 | |||||
Диапазон настройки выходного давления, МПа |
0,002-0,005 | |||||
Коэффициент условной пропускной способности Кv |
4 |
3,2 |
2,4 |
12 |
9,6 |
7,2 |
Стабильность поддержания выходного давления, % |
±10 | |||||
Давление настройки клапана-отсекателя, МПа, - при повышении выходного давления - при понижении выходного давления |
0,0025-0,0075 0,0007-0,0035 | |||||
Тип соединения с газопроводом |
Фланцевое исп. В по ГОСТ 33259-2015 | |||||
Строительная длина, мм |
230±1,5 | |||||
Габаритные размеры, мм, не более - длина - ширина - высота |
345 290 640 | |||||
Масса, кг, не более |
17 | |||||
Точность срабатывания клапана–отсекателя Регулятора |
10% |
Пропускная способность регуляторов РДК-50Н
Расчёт пропускной способности регуляторов при: Плотности газа = 0,73кг/м³; Температуре газа = 20 С
ТАБЛИЦА ПРОПУСКНОЙ СПОСОБНОСТИ РЕГУЛЯТОРОВ | ||||||||||||||
Pвх, МПа |
0,025 |
0,05 |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1 |
1,1 |
1,2 |
Исполнение |
Q ст.м3/ч,* | |||||||||||||
РДК-50/20Н |
67 |
101 |
147 |
220 |
293 |
366 |
439 |
512 |
|
|
|
|
|
|
РДК-50/20Н2 |
54 |
81 |
118 |
176 |
234 |
293 |
351 |
410 |
|
|
|
|
|
|
РДК-50/20Н3 |
40 |
61 |
88 |
132 |
176 |
220 |
263 |
307 |
|
|
|
|
|
|
РДК-50/20Н1 |
67 |
101 |
147 |
220 |
293 |
366 |
439 |
512 |
586 |
659 |
732 |
805 |
878 |
951 |
РДК-50/20Н12 |
54 |
81 |
118 |
176 |
234 |
293 |
351 |
410 |
469 |
527 |
586 |
644 |
702 |
761 |
РДК-50/20Н13 |
40 |
61 |
88 |
132 |
176 |
220 |
263 |
307 |
352 |
395 |
439 |
483 |
527 |
571 |
РДК-50/30Н |
202 |
303 |
441 |
661 |
880 |
1100 |
1319 |
1538 |
|
|
|
|
|
|
РДК-50/30Н2 |
162 |
242 |
353 |
529 |
704 |
880 |
1055 |
1230 |
|
|
|
|
|
|
РДК-50/30Н3 |
121 |
182 |
265 |
397 |
528 |
660 |
791 |
923 |
|
|
|
|
|
|
РДК-50/30Н1 |
202 |
303 |
441 |
661 |
880 |
1100 |
1319 |
1538 |
1758 |
1977 |
2197 |
2416 |
2636 |
2855 |
РДК-50/30Н12 |
162 |
242 |
353 |
529 |
704 |
880 |
1055 |
1230 |
1406 |
1582 |
1758 |
1933 |
2109 |
2284 |
РДК-50/30Н13 |
121 |
182 |
265 |
397 |
528 |
660 |
791 |
923 |
1055 |
1186 |
1318 |
1450 |
1582 |
1713 |
По расположению рукоятки взвода механизма клапана - отсекателя Регуляторы выпускаются правого и левого исполнения.
Правым исполнением Регулятора считается такое исполнение, при котором рукоятка взвода расположена справа, если смотреть на входной фланец Регулятора по ходу газа. Расположение рукоятки взвода слева считается левым исполнением Регулятора.

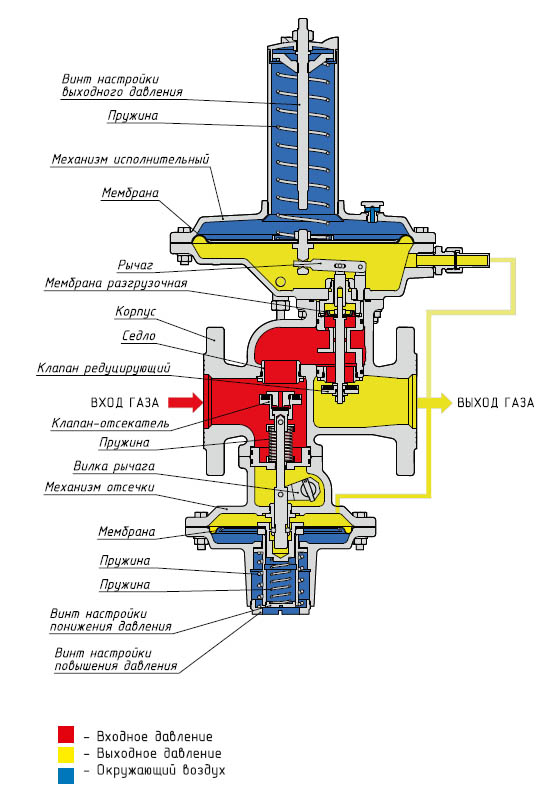

Устройство регулятора РДК-50Н

Регулятор состоит из корпуса 1, исполнительного механизма 2, и клапана-отсекателя 3. В корпусе смонтировано седло клапана-отсекателя. Блочно-модульная конструкция позволяет производить регламентные и ремонтные работы, а также замену блоков без снятия Регулятора с линий редуцирования.
Исполнительный механизм 2 включает в себя мембранную камеру, состоящую из головки 4 и крышки 5, между которыми крепится подвижная система 6 мембранного типа. На тарелку подвижной системы опирается пружина 7, являющаяся задатчиком значений выходного давления. Усилие пружины изменяется путем вращения регулировочного винта 8. Под мембраной смонтирован рычаг 9, передающий возвратно-поступательное движение штоку 10, на котором неподвижно закреплен рабочий клапан 11. Шток перемещается в обойме 12, нижняя часть которой выполнена в виде рабочего седла.
Внутри обоймы смонтированы направляющие втулки и разгрузочная мембрана 13. Исполнительный механизм шпильками соединяется с корпусом 1 Регулятора. Импульсный трубопровод приваривается к ниппелю 14, под накидной гайкой которого установлен эластичный дроссель 15, служащий для предотвращения возникновения колебаний. По импульсной трубке 16 контролируемое давление транспортируется в надмембранную камеру клапана-отсекателя. Клапан-отсекатель 2 болтами крепится к нижней части корпуса Регулятора.
Между головкой 17 и крышкой 18 клапана-отсекателя крепится подвижная система мембранного типа 19. Блок клапанов 20 состоящий из основного и перепускного клапанов смонтирован на штоке 21, приводимом в движение с помощью рабочей пружины 22 и вилки 23. Шток перемещается в направляющих, одной из которых является сепаратор 24 с шариками 25, установленный в головке клапана-отсекателя. В центральной части подвижной системы смонтирована каретка 26.
Элементами, задающими значения давлений срабатывания клапана-отсекателя, являются пружины 27, 28. Усилие пружин меняется при помощи регулировочных винтов.
Принцип работы регулятора РДК-50Н

При открытом седле клапана-отсекателя, входное давление по внутреннему каналу корпуса подается на клапан исполнительного механизма, при этом усилие воздействия входного давления на клапан уравновешивается усилием, развиваемым разгрузочной мембраной.
При прохождении через седло, давление газа редуцируется. Импульс выходного давления подается в подмембранную полость мембранной камеры. При любом установившемся режиме работы Регулятора его подвижные элементы находятся в равновесии. Усилие пружины и масса подвижных элементов уравновешиваются в каждом положении импульсным давлением.
При изменении в процессе работы Регулятора входного давления или расхода газа равновесие подвижной системы нарушается. Под действием преобладающего усилия, мембрана, через рычажную передачу, передвигает клапан в иное равновесное положение, соответствующее новому входному давлению или расходу газа.
В случае прекращения расхода газа давление газа за Регулятором возрастает. Избыточное давление перемещает рабочую мембрану вверх до полного закрытия клапана.
Взвод клапана-отсекателя осуществляется поворотом рукоятки 29 на одной оси с которой крепится вилка 23. Шток с клапаном перемещаются вниз, открывая седло. При заданном выходном давлении мембрана клапана-отсекателя занимает нейтральное положение.
Бурт каретки 26 удерживает шарики 25 от радиального перемещения. Бурт штока 21 упирается в шарики, блокируя осевое движение штока. При повышении или понижении выходного давления до значений настройки срабатывания происходит перемещение соответственно вниз или вверх мембраны вместе с кареткой. Шарики перемещаются в радиальном направлении, освобождая шток. Под воздействием пружины 22 клапан поджимается к седлу, перекрывая поток газа.
Схема забора импульса
Патент на конструкцию регулятора РДК
Регуляторы давления газа РДК-50Н предназначены для применения в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Климатическое исполнение соответствует УЗ ГОСТ 15150 (от -40 С° до +45 С°).
